Software de cálculo de transformadores eléctricos
Revise la relación entre requisitos eléctricos, geometría de componentes y resultados calculados. Geneproj reúne las entradas y salidas de la pieza en el mismo entorno para inspeccionar el modelo y las reglas utilizadas.
Aplicación práctica

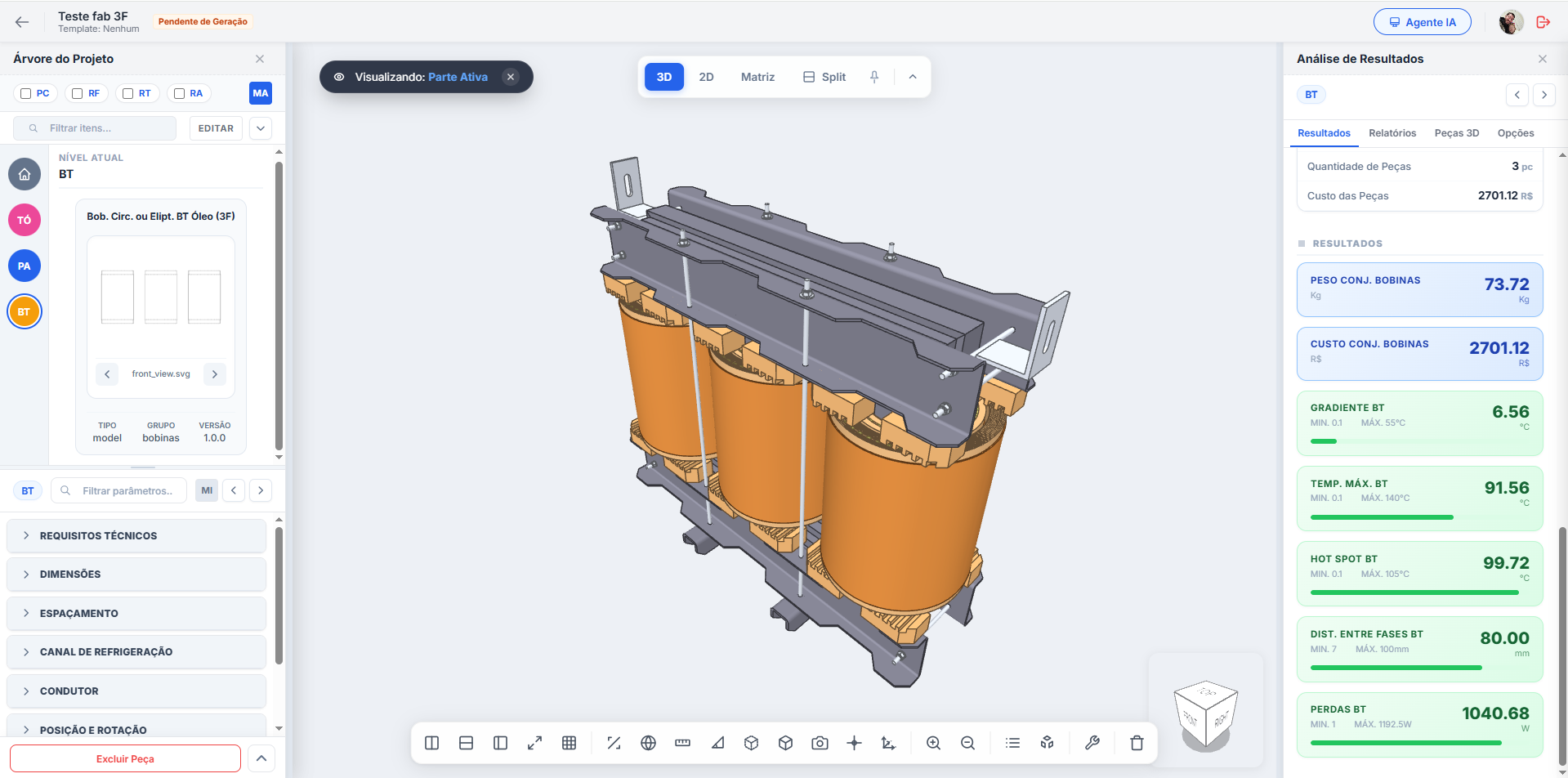

En el núcleo step-lap, el panel presenta peso, coste, inducción, pérdidas, temperatura y corriente de excitación. La bobina muestra peso y coste de conductor y aislamiento. Estos resultados proceden de las reglas configuradas en cada componente y deben revisarse para la aplicación del proyecto.

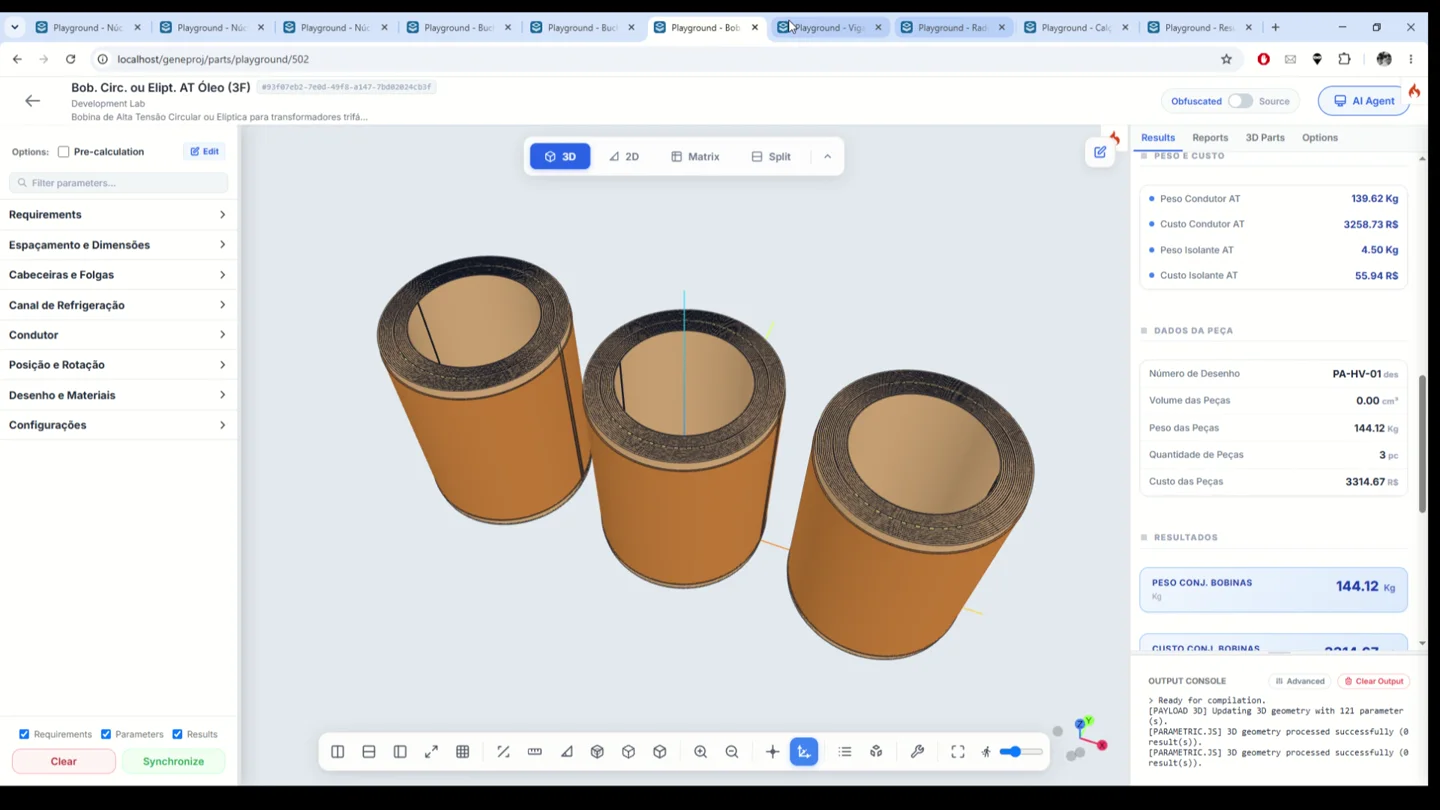

Cálculos de núcleo y bobinas
Geneproj vincula los cálculos eléctricos y mecánicos con la definición de los componentes del transformador. En el ejemplo del núcleo step-lap, el ingeniero configura las chapas y la geometría y consulta peso, coste, inducción, pérdidas, temperatura y corriente de excitación junto al modelo. Las bobinas relacionan datos del conductor, aislamiento y dimensiones con la geometría y los resultados de materiales. Las salidas disponibles dependen de las reglas implementadas en cada modelo de pieza.
- Entradas
- Geometría, materiales y requisitos eléctricos
- Resultados y aplicación
- Resultados eléctricos, peso y coste junto al modelo
Lógica de piezas programable
Edite la lógica cuando un componente requiera fórmulas o criterios específicos. El editor integrado ofrece acceso a variables y código de cálculo, con acciones de ejecución y validación. El equipo puede implementar sus métodos y relacionarlos con las salidas del componente, revisando el código y su comportamiento antes de reutilizar la pieza.
- Entradas
- Fórmulas, criterios y variables
- Resultados y aplicación
- Métodos de cálculo editables y revisables
Matrices de cálculo de ingeniería
Organice variables, requisitos y resultados en matrices vinculadas a la pieza. Construya una presentación tabular con celdas, etiquetas, imágenes y asociaciones de variables. La matriz del núcleo reúne dimensiones, vistas y resultados eléctricos en una misma estructura para facilitar su revisión.
- Entradas
- Celdas, variables y límites
- Resultados y aplicación
- Presentación organizada de requisitos y resultados

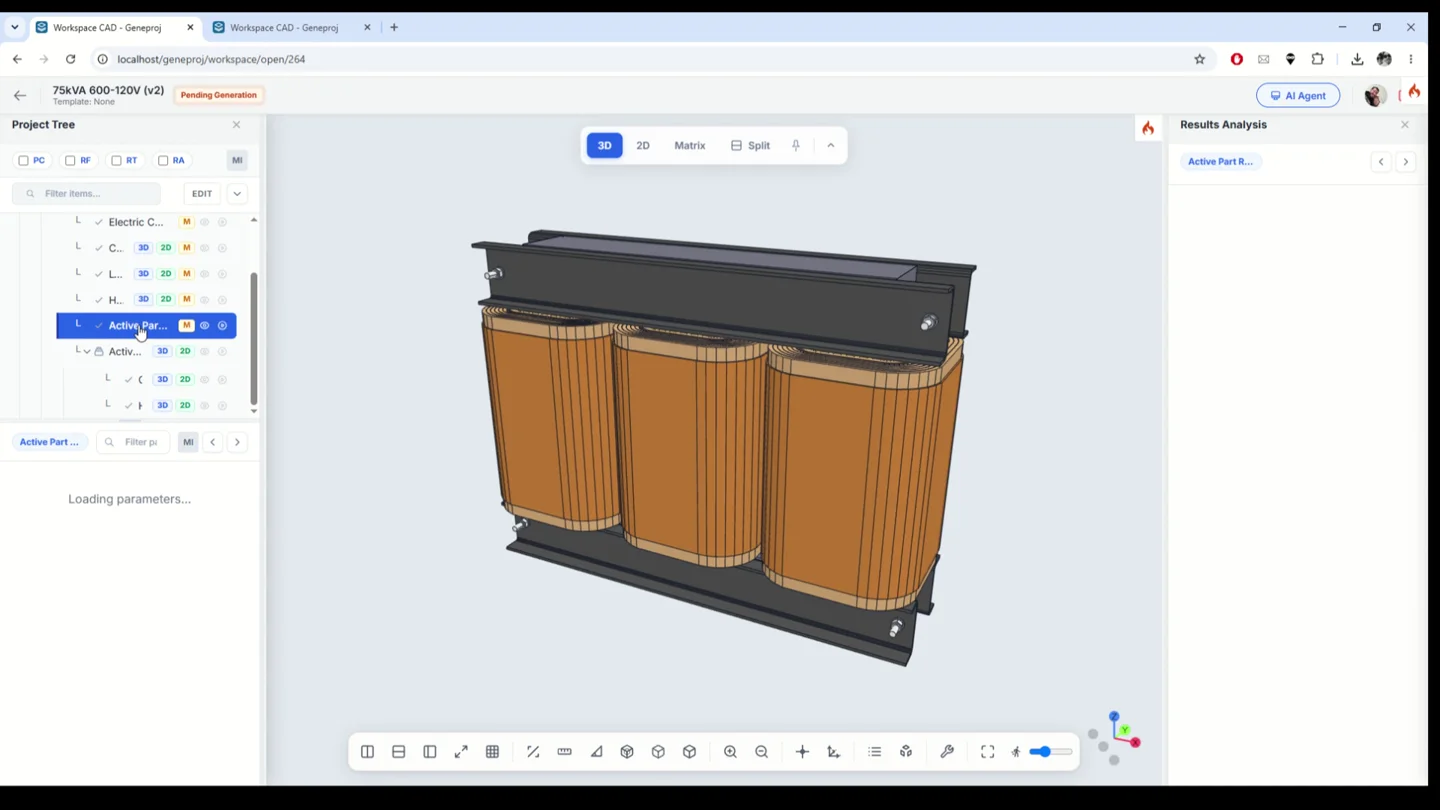

Variantes de proyecto y estudio de materiales
Clone un proyecto para explorar otra configuración desde una base conocida. El equipo puede cambiar materiales y parámetros en la variante y consultar los resultados de cada escenario, conservando la referencia anterior. Este flujo permite estudiar alternativas sin reconstruir toda la estructura del proyecto.
- Entradas
- Proyecto existente y materiales alternativos
- Resultados y aplicación
- Escenarios para estudiar y comparar alternativas
Los resultados y recursos disponibles dependen de las piezas, reglas, permisos y plantillas configuradas. El equipo de ingeniería revisa los modelos y documentos antes de utilizarlos.
