Documentação de fabricação de transformadores
Comunique a configuração projetada com desenhos, matrizes e relatórios ligados aos dados do componente. O Geneproj permite organizar layouts e selecionar variáveis para os documentos utilizados pela engenharia e pela fabricação.
Aplicação prática

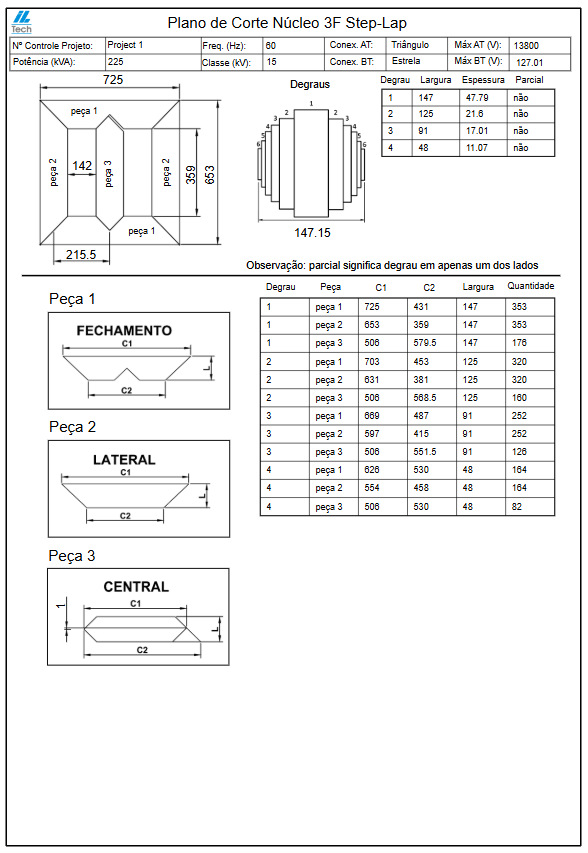

O relatório do núcleo step-lap apresenta formatos de chapas e uma tabela de dimensões e quantidades. No editor, as variáveis são escolhidas em um dicionário de dados e vinculadas aos elementos do documento. O modelo de relatório pode ser reutilizado e deve ser revisado para o processo de fabricação pretendido.
Matrizes técnicas
Organize variáveis, requisitos e resultados em matrizes ligadas à peça. O editor permite construir uma apresentação tabular com células, textos, imagens e associação de variáveis. A matriz demonstrada do núcleo aproxima dimensões, vistas e resultados elétricos, facilitando a conferência de informações que, de outra forma, precisariam ser consultadas em vários lugares.
- Entradas
- Células, variáveis e limites
- Resultados e aplicação
- Apresentação organizada de requisitos e resultados
Relatórios personalizados
Personalize o layout dos documentos e associe elementos às variáveis da peça. No editor demonstrado, o dicionário de dados permite selecionar a informação que deve preencher o relatório. Assim, cada modelo de documento pode organizar os dados necessários à engenharia ou à fabricação, aproveitando as informações já presentes no componente.
- Entradas
- Layout e variáveis da peça
- Resultados e aplicação
- Documentos que utilizam os dados do componente
Documentação para fabricação
Consulte desenhos e tabelas produzidos a partir dos dados da peça. O exemplo do núcleo step-lap apresenta formatos de chapas, dimensões e quantidades em um relatório técnico. Essa combinação ajuda a comunicar a configuração projetada à etapa seguinte do trabalho, usando os documentos configurados para o componente e sujeitos à revisão da equipe.
- Entradas
- Dimensões, geometria e quantidades
- Resultados e aplicação
- Desenhos e tabelas para comunicar a configuração
PLM de projetos
Acompanhe a revisão do projeto e consulte o histórico no contexto dos seus itens. A interface demonstrada combina árvore de componentes, sinais de atenção, estado global de revisão e anotações vinculadas ao item selecionado. Isso ajuda a localizar pendências e registrar decisões junto à estrutura de engenharia à qual se referem.
- Entradas
- Estado, item e justificativa
- Resultados e aplicação
- Decisões por item e sinais de atenção na árvore
Os resultados e recursos disponíveis dependem das peças, regras, permissões e templates configurados. A equipe de engenharia revisa os modelos e documentos antes de utilizá-los.
